基本の接続手順

1. カメラの映像出力方式が
   HD-TVI・AHD・HDCVI・CVBSのいずれかであることを確認します。
2. カメラの映像出力を、本製品の映像入力へ接続します。
3. 本製品のHDMI・VGA・CVBS出力と、モニターの対応する映像入力を接続します。
4. 付属電源アダプタで本製品へ給電し、カメラとモニターの電源も別途確保します。
5. 必要に応じて、ループ出力を対応する録画機へ接続します。

カメラ・モニター・録画機は構成例です。
接続前に各機器の信号方式、対応解像度、フレームレートを確認してください。

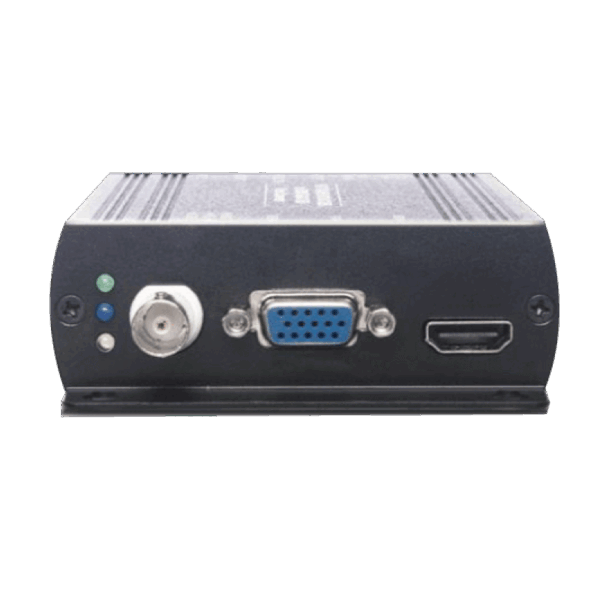

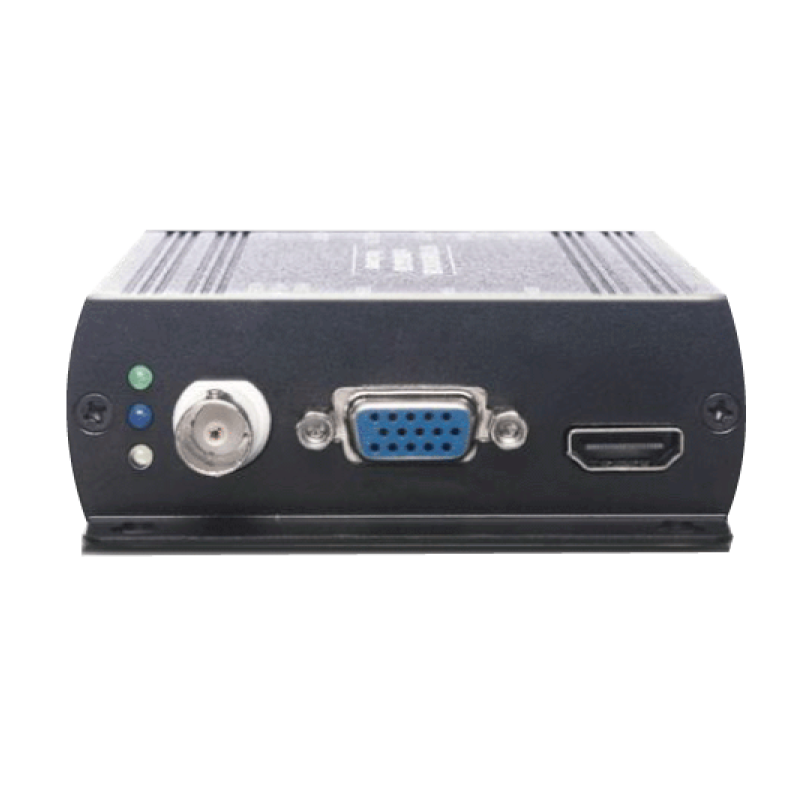

• 映像コンバーター本体
• 電源アダプタ

カメラ、モニター、録画機は別途必要です。
接続用ケーブルは、機器の端子と設置距離に合わせてご用意ください。

1. カメラの信号方式と映像設定
   HD-TVI・AHD・HDCVI・CVBSのいずれかに対応しているか確認してください。
   同じ信号方式でも、解像度やフレームレートが本製品の対応範囲外の場合は表示できません。
2. モニターの入力仕様
   使用するHDMI・VGA・CVBS入力が、本製品の出力信号に対応していることを確認してください。
3. 3種類同時出力は不可
   HDMI・VGA・CVBSのすべてを同時に使用する構成には対応していません。
   出力端子を併用する場合は、取扱説明書で条件を確認してください。
4. 録画には別途録画機が必要
   本製品は映像信号の変換器です。
   録画する場合は、ループ出力に対応する録画機を接続してください。
5. カメラの電源を別途確保
   付属電源アダプタは本製品への給電用です。
   カメラへの給電は、カメラの仕様に合わせて別途用意してください。
