基本の接続手順

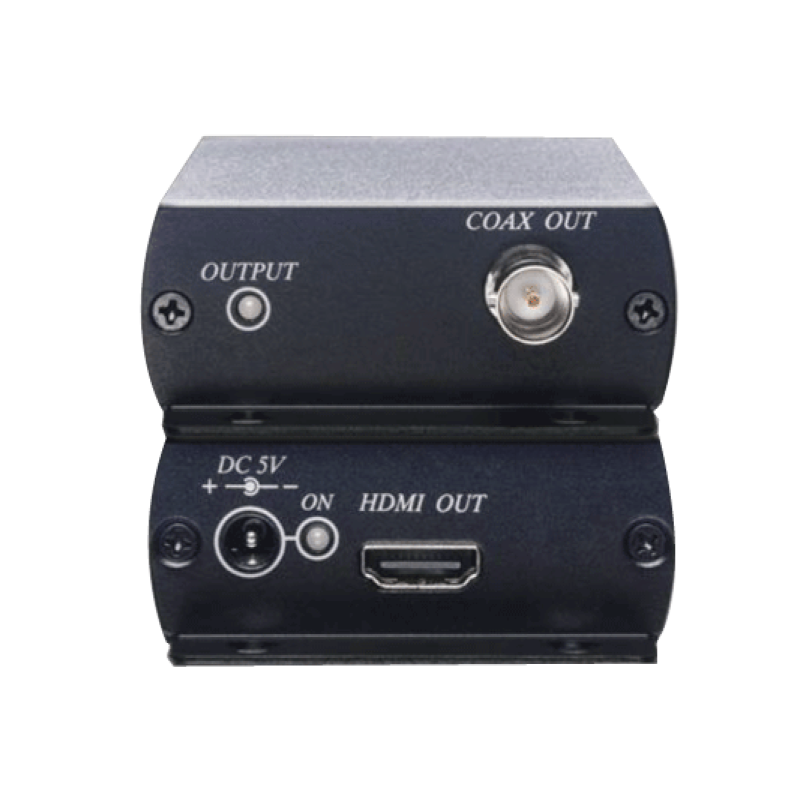

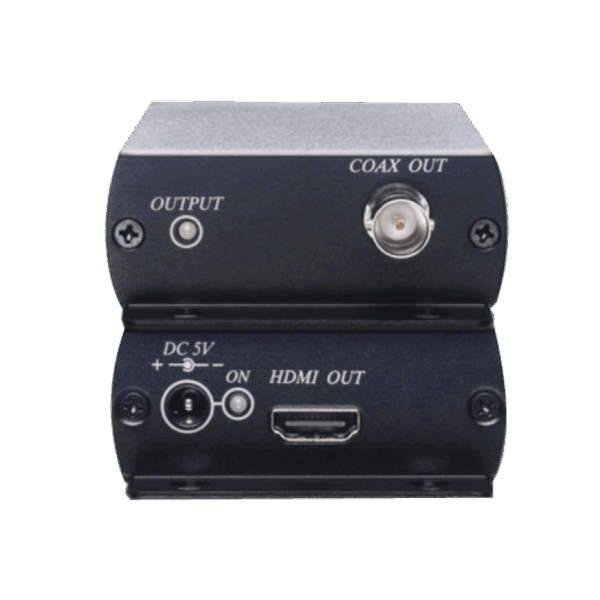

1. 録画機などのHDMI出力を、送信機のHDMI入力へ接続します。
2. 送信機と受信機を、5C-FB以上の同軸ケーブル1本で接続します。
3. 受信機のHDMI出力を、モニターのHDMI入力へ接続します。
4. 送信機・受信機のそれぞれに、付属電源アダプタを接続します。
5. 接続機器の映像設定を確認し、映像が表示されるまで待ちます。

送信機側と受信機側の両方で電源を確保してください。
同軸ケーブルは付属していません。
HDMIケーブルなどの接続部材も、設置構成に合わせてご用意ください。

• 送信機 ×1
• 受信機 ×1

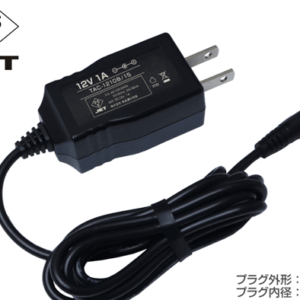

• 電源アダプタ ×2

接続用同軸ケーブルは付属していません。
ケーブル、接栓、HDMI接続部材は、
使用する機器と設置距離に合わせてご用意ください。
録画機・モニターは別途必要です。

1. 5C-FB以上の同軸ケーブルを使用する
   最大100m延長は、指定条件に合ったケーブルを使用した場合の仕様です。
   ケーブルの種類だけでなく、劣化や接続不良、
   信号損失にも注意してください。
2. ケーブル長は5～100mを目安にする
   短すぎるケーブルでは信号が強すぎて表示できない場合があります。
   長すぎる場合は出力品質が低下する可能性があります。
3. 録画機のHDMI出力設定を確認する
   本製品の最大対応解像度は1080pです。
   4K出力が設定されている機器などは、
   本製品に対応する解像度・フレームレートへ設定してください。
4. 送信機・受信機の両方に電源を用意する
   電源アダプタは2個付属します。
   それぞれの設置場所で電源を確保してください。
5. 映像表示までの認識時間を待つ
   映像が表示されるまで、通常30秒～1分程度かかります。
   接続直後に映らない場合も、機器間の認識が完了するまでお待ちください。
