A-201》EA01L
M2M simルーター+専用ACアダプタ
EA01L+ACアダプタ01のセット商品
卸価格・在庫の表示とご注文は、会員ログイン後にご利用いただけます。
ログイン / 会員登録はこちら説明
有線回線を引けない場所に、 LTEという選択肢。

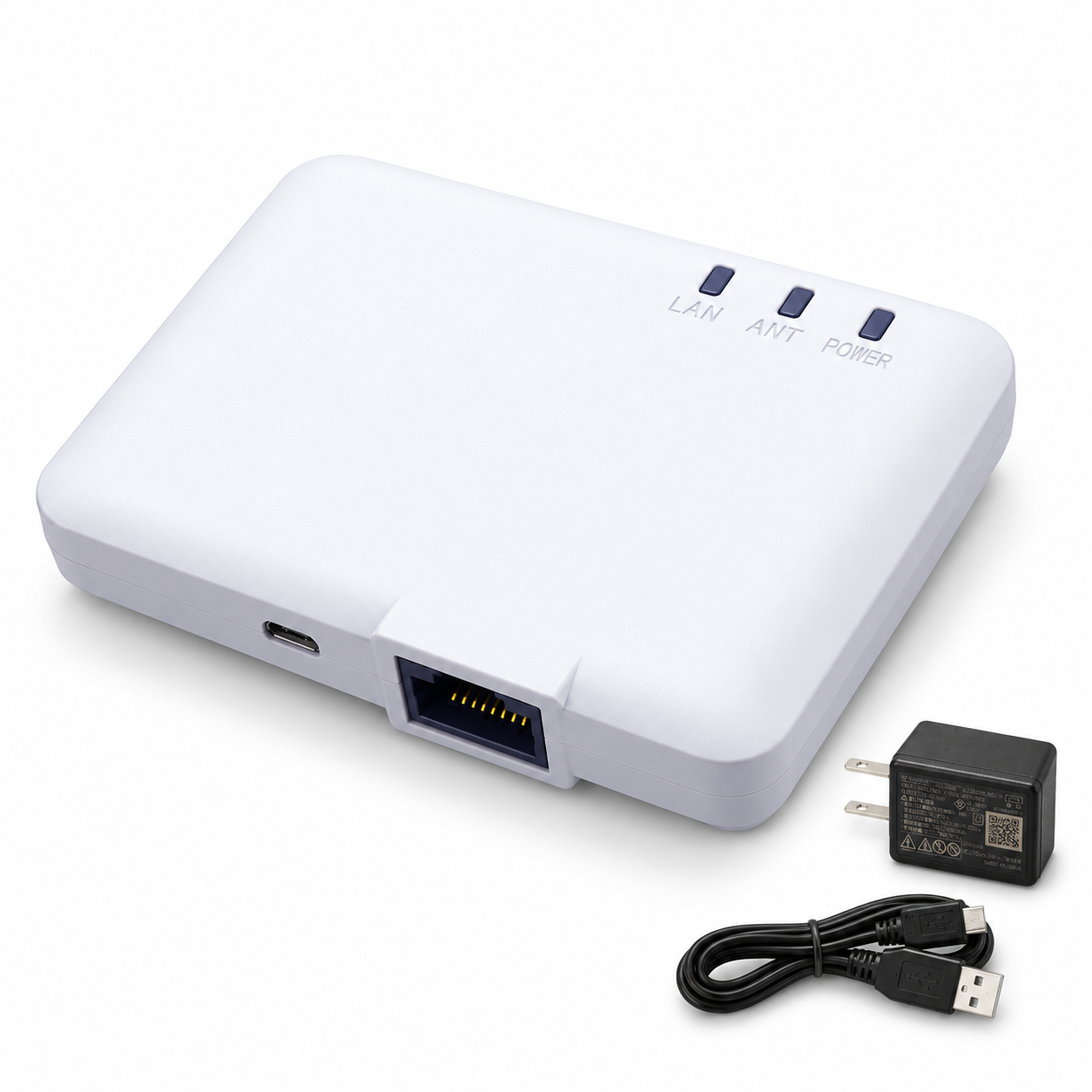

EA01L ＋ ACアダプタ01 セット
小型IoTルータと専用電源を組み合わせたセット。
防犯カメラや録画機などのネットワーク機器に、
モバイル回線を活用した通信環境を構築できます。
有線LAN接続 専用AC電源セット
EA01L
M2Mアダプタ用ACアダプタ01
01 ／ LTE通信
固定回線の工事を省ける
対応SIMを利用してインターネットへ接続。
固定回線の引き込みが難しい場所や、
既存回線を利用できない現場の通信手段として検討できます。
02 ／ 小型設計
カードサイズの本体
約80×54×16mm、約50g。
アンテナ内蔵で省スペースに設置できます。
添付ホルダーを使った固定にも対応します。
03 ／ 保守機能
無人拠点の運用を支援
定時再起動とWAN回線監視を搭載。
Web設定画面やNetMeisterに対応し、
現地へ出向く機会を減らす運用を支援します。
セット内容
- LTE対応M2Mアダプタ EA01L ×1
- M2Mアダプタ用ACアダプタ01 ×1
品番：AL1-004378 - 本体添付品：取り付け用ホルダー、
壁掛け用ネジ×2、セキュリティストッパー、
ストッパー用ネジ×1、お使いになる前に／保証書 - ACアダプタ添付品：
M2Mアダプタ用USBケーブル01（約1m）
EA01L単体では別売りとなるACアダプタを組み合わせた販売セットです。
SIMカード・通信契約、LANケーブル、カメラ・録画機などはセットに含みません。

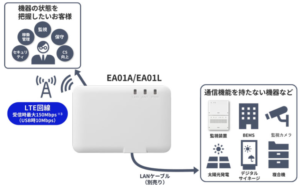

防犯カメラ・録画機の通信回線に
LANポートを備えたカメラや録画機を接続し、LTE回線を通信経路として利用する構成を検討できます。
複数の機器を接続する場合は、別途スイッチングハブなどをご用意ください。
→
LAN接続
→
EA01L
→
LTE回線
→
インターネット
EA01LはAC100Vコンセントから、ACアダプタ01を介してmicro USB端子へ給電します。
カメラや録画機への給電は別途必要です。
EA01LのLANポートからカメラへのPoE給電は行いません。
映像配信では特にLTEの上り速度、データ通信量、録画機・カメラ側の遠隔接続方式を確認してください。
仕様一覧
| メーカー／型番 | NECプラットフォームズ ／ EA01L |
|---|---|
| LTE周波数帯 | Band 1（2GHz） Band 8（900MHz） Band 19（800MHz） Band 26（800MHz） |
| LTE伝送速度 （理論値） |
LAN接続時：受信最大150Mbps／送信最大50Mbps USB接続時：受信最大10Mbps／送信最大5Mbps LANポートは100BASE-TXのため、 LAN接続時の受信は最大100Mbpsが上限です。 |
| 3G対応仕様 | Band 1（2GHz）、6（800MHz）、 8（900MHz）、19（800MHz） 受信最大14Mbps／送信最大5.7Mbps（理論値） ※製品の対応仕様です。 利用可否は通信事業者のサービス提供状況に依存します。 導入時はLTE対応の通信契約をご用意ください。 |
| 有線LAN | 100BASE-TX ×1 Auto MDI/MDI-X対応、RJ-45 |
| USB | micro USB ×1 USB 2.0／Ethernet over USB（EoU）、給電兼用 有線LAN通信とUSB（EoU）通信の同時使用は不可 |
| SIM | nanoSIM ×1 ／ SIMロックフリー |
| 国際ローミング | 非対応 |
| アンテナ | 内蔵アンテナ EA01Lには外部アンテナ端子・ANT切替スイッチはありません。 |
| 表示／操作 | POWER・ANT・LANランプ 各1 RESETスイッチ×1、SETボタン×1 |
| 電源 | DC5V ±0.25V（USB給電） |
| 消費電力 | LAN接続時：通信時 約3.2W／最大 約4.2W USB接続時：通信時 約2.5W／最大 約3.5W |
| 寸法／質量 | 約80×54×16mm ／ 約50g |
| 使用環境 | 温度：0～40℃ 湿度：10～90％（結露しないこと） |
| ルータ機能 | NAPT、ポートマッピング、静的ルーティング、 IPパケットフィルタリング、SPI、 DHCPサーバ、VPNパススルー |
| 保守／管理 | 定時再起動、WAN回線監視（ping）、 ファームウェア更新（FOTA／ローカル）、 Web設定、通信情報ログ、NetMeister対応 |
通信速度はベストエフォートです。
実効速度は電波状態、混雑、接続機器、SIMの契約条件によって変わります。
VPNパススルーはVPN通信を通過させる機能であり、VPN接続の終端機能を示すものではありません。
| 製品名／品番 | M2Mアダプタ用ACアダプタ01 AL1-004378 |
|---|---|
| メーカー掲載仕様 | USB micro-B ― AC100V |
| ケーブル長 | 約1m |
| 動作保証環境 | 0～40℃ |
| 添付ケーブル | M2Mアダプタ用USBケーブル01 micro-B ― Type-A |
導入前に確認したいポイント
- SIMと通信容量
メーカーのSIM確認リストを確認し、
LTE対応のデータ通信契約をご用意ください。
必要に応じてAPN設定を行います。
映像通信には用途に合った容量・速度のプランを選定してください。 - 設置環境
本セットは0～40℃の屋内環境向けです。
実際の設置場所の温湿度とLTE電波状況を確認してください。 - 遠隔接続方式
ポートマッピングやNetMeisterのダイナミックDNS・
リモートアクセスを利用する場合は、
グローバルIPが付与されるSIMと通信条件の確認が必要です。
プライベートIPやキャリアグレードNAT環境では、
これらの機能は利用できません。 - 電源・配線
AC100V電源とLANケーブルを用意し、
カメラ・録画機の電源も別途確保してください。
SIMを入れれば、すぐに遠隔映像を見られますか？
SIMの通信契約・APN設定に加え、
録画機やカメラのネットワーク設定が必要です。
クラウド経由・P2P・ポートマッピングなど、
利用する遠隔接続方式に合わせて回線と機器の条件を確認してください。
ACアダプタで給電しながらLAN通信できますか？
はい。micro USB端子からACアダプタで給電し、
LANポートで通信する構成です。
同時使用できないのは、LAN通信とUSB経由のEoU通信です。
NetMeisterを利用するための条件は？
対応ファームウェアは2.0.1以降です。
アカウント登録と機器設定が必要です。
装置登録数には上限があり、
ダイナミックDNS・リモートアクセスにはグローバルIPが必要です。
利用機能とサービス条件はメーカーの最新情報をご確認ください。
追加情報
| SIM 初期設定 | 初期設定 有, 初期設定 無 |
|---|
