基本の接続構成

1. 録画機などのHDMI出力を、送信機のHDMI入力へ接続します。
2. 送信機と受信機を、Cat6／6A／7ケーブル1本で接続します。
3. 受信機のHDMI出力を、離れたモニターへ接続します。
4. 付属ACアダプタを送信機へ接続します。
5. 必要に応じて、送信機のループアウト端子にも
   確認用モニターを接続します。

HDMIケーブル・伝送用ケーブルは別売りです。
接続機器の出力解像度とフレームレートを、
本製品の対応範囲に合わせてください。

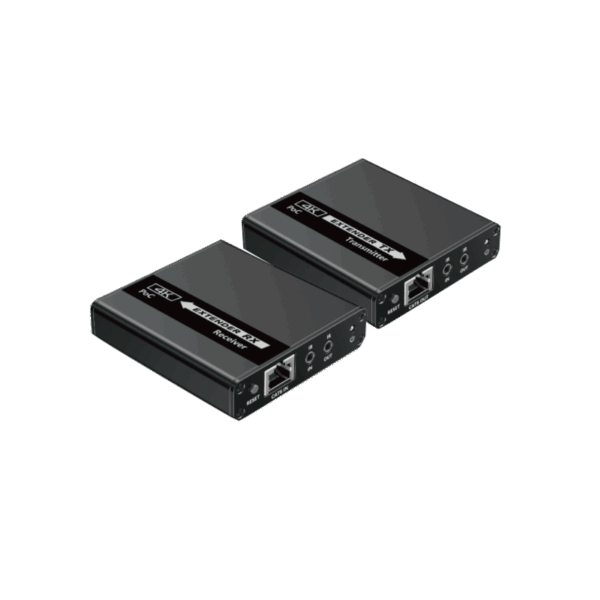

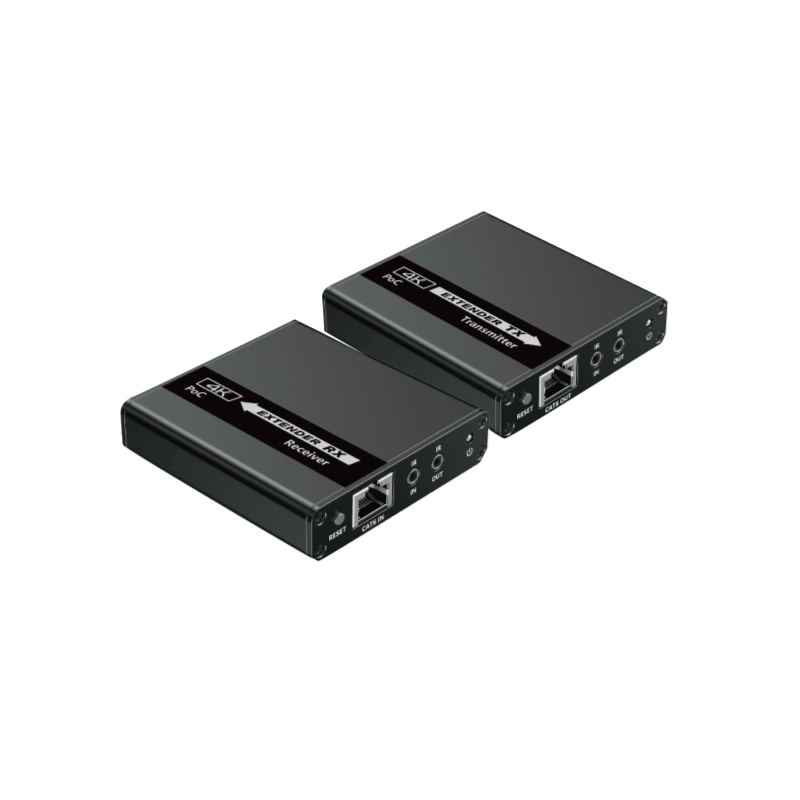

• 送信機 ×1
• 受信機 ×1
• ACアダプタ（5V／2A）×1
• IR〈赤外線〉受信ケーブル ×1
• IR〈赤外線〉送信ケーブル ×1

接続用HDMIケーブルおよびCat6／6A／7ケーブルは付属していません。
設置距離と用途に合わせて別途ご用意ください。

1. 解像度と距離を合わせる
   フルHD・60Hzは最大70m、4K・30Hzは最大40mです。
   4K映像を70m延長する製品ではありません。
   録画機とモニターの双方で、対応する映像設定を確認してください。
2. 伝送用ケーブルの品質を確認する
   Cat6／6A／7の、信号損失やクロストークの少ないケーブルを使用し、
   T568B結線に従って施工してください。
   公開仕様ではケーブル長2～70mが目安とされており、
   4K伝送では40m以内に収めてください。
   短すぎるケーブルでも表示できない場合があります。
3. 映像表示まで少し待つ
   接続機器間の認識により、映像が表示されるまで
   通常30秒～1分程度かかります。
   接続直後に映らなくても、認識が完了するまでお待ちください。
4. PoCとPoEを区別する
   本製品のPoCは、送信機と受信機間の給電機能です。
   ネットワークカメラ用のPoE給電とは異なります。
   PoE機器との接続を前提にしないでください。
5. 送信機と受信機を対向接続する
   LANケーブルを伝送に使用しますが、
   ネットワーク経由の映像配信を行う製品ではありません。
   一般的なLANスイッチやルータを挟む構成を前提にせず、
   取扱説明書に従って配線してください。
